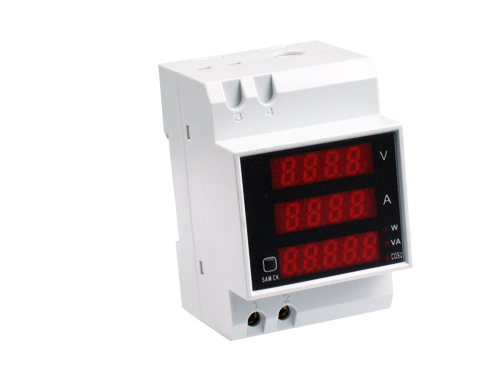

導軌式多功能交流電流電壓功率因數數顯LED三顯表

1.測量精度: 1％±2個字

2.顯 示 器: 電壓和電流顯示4位紅色0.31英寸LED數碼管,有功功率,視在功率和功率因素5位紅色0.31英寸 LED 數碼管碼管。

3.測量范圍: 交流電壓：AC80.0-300.0V,(或AC200.0-450.0V，用戶在訂貨時根據需要購交流電流：AC0－100.0A，測量電流小于10A時電流顯示分辨率為0.01A，測量電流大于10A時電流顯示分辨率為0.1A，量程自動轉換。

有功功率：(測量電壓AC80.0-300.0V)0-30000W (測量電壓AC200.450.0V 45000W) 視在功率：(測量電壓AC80.0-300.0V)0-30000VA (測量電壓AC200.0- 450.0V45000VA)

功率因素:  COSφ=1.000-0.000

4.測量速度: 約每秒2次

5.外型尺寸: 54×80×64
6.按裝方式：導軌式

使用和接線方法

1.將被測量的電壓接入儀表的左下方的1和2接線端子上

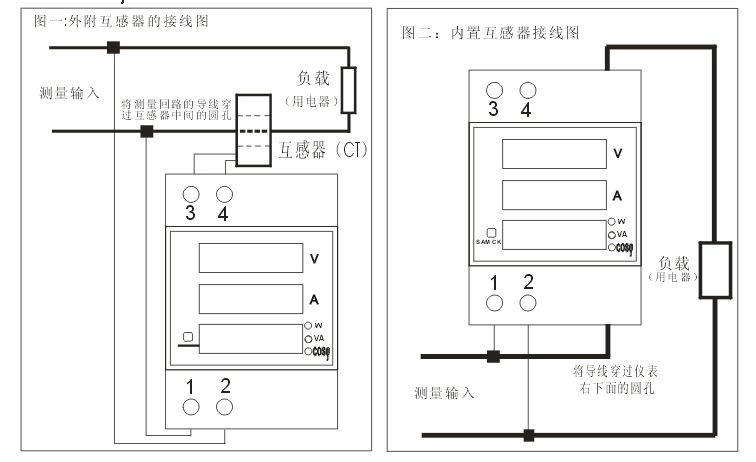

2.外置互感器按圖一接線圖接線，將隨儀表的精密電流互感器的二次端2根導線分別接到儀
表左上方的3和4接線端子上，將測量回路的導線穿過互感器的圓孔。

3.內置互感器按圖二接線圖接線，將測量回路的導線穿過儀表的下方的圓孔,導線的穿入方
向用戶根據使用的情況任意選擇，可以從儀表的下面圓孔穿入上面出來，或從儀表上面
圓孔穿入下面出來,穿入方向不一樣不會影響測量結果。

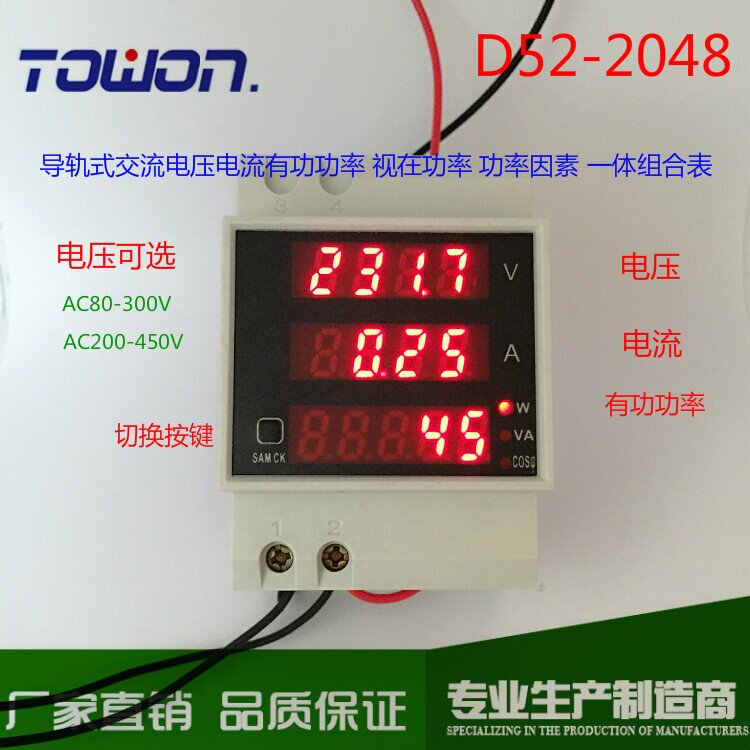

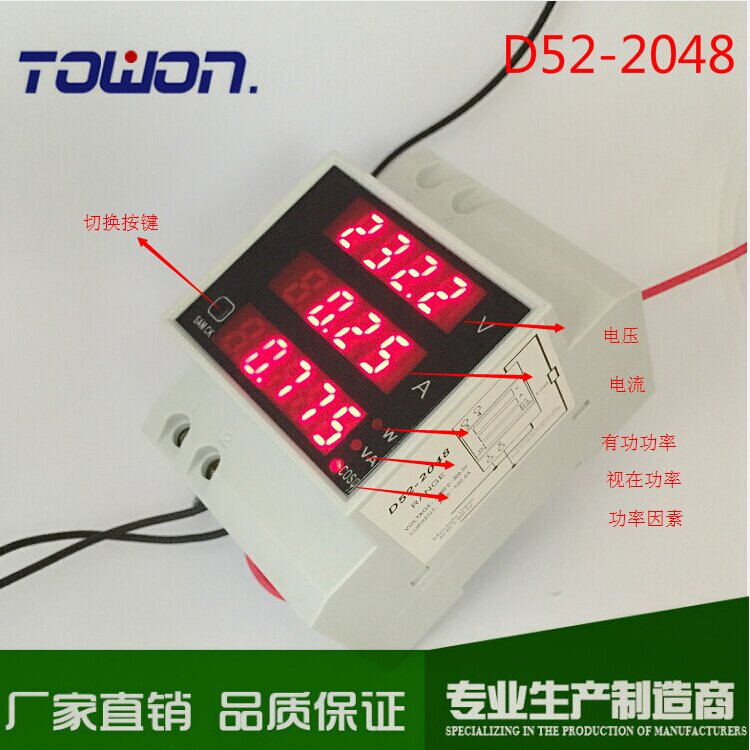

4.接通電源后儀表顯示測量值,其中的功率測量顯示的順序是,通電后顯示有功功率、

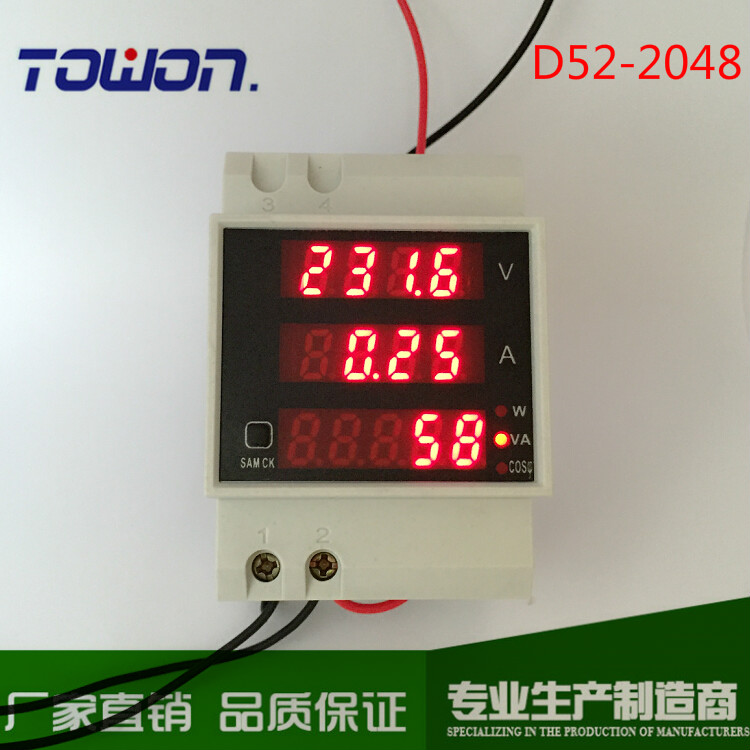

按一下儀表面板上右面的按鈕(SAM CK),顯示視在功率(VA)，再按一下按鈕顯示
功率因素(cosφ)
