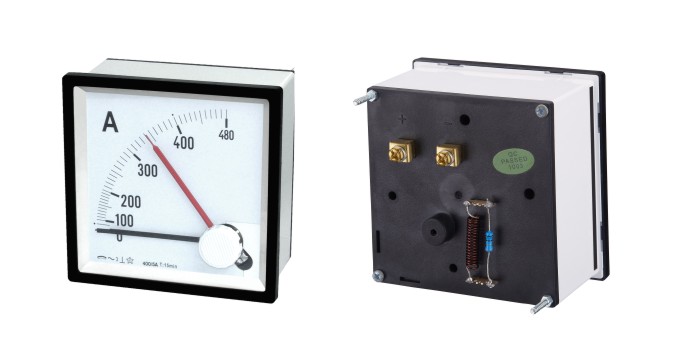

SD-M96A       SD-M72A      SD-M48A 單結構最大需量表

精度等級：雙金屬結構3.0級    電磁系結構1.5級

電流直通規格： 1A  1.5A  2A  3A  4A  5A

電流變比規格：10A 15A 20A 25A 30A 40A 50A 60A 75A 100A 120A 150A…10KA等外接次級電流為1A或5A的電流互感器使用。只要過載倍率和輸入電流相同，同型號中各規格刻度盤均可互換且精度不變。

測量需量時間：① 8分鐘   ② 15分鐘   ③ 30分鐘

雙金屬結構過載倍率：① 無過載   ② 1.2倍過載

電磁系結構過載倍率：① 無過載   ② 2倍過載

產品性能：所有儀表均為純白色絲網印刷刻度盤。雙金屬結構機芯采用進口雙金材料精加工而成，具有良好的熱穩定性抗震耐溫能力。外殼由普通ABS或阻燃ABS塑料制成，耐溫可達到85℃；底座由PC或阻燃PC塑料制成，耐溫可達到120℃；耐壓均高于2000V。安裝采用高強度塑料夾持件通過螺母擰緊式安裝，即簡單又牢固。

測量原理及特點：雙金屬結構最大需量表主要由兩組受力方向相反的雙金盤條和一組導流絲、一根傳動軸組成。根據雙金材料熱脹冷縮的原理，被測電流從導流絲流經其中一組雙金盤條時產生熱量，當雙金盤條受熱膨脹后驅動傳動軸上的黑針發生偏轉從而推動紅針移動到某一刻度線位置時，此位置的示值即為測量值。雙金屬結構最大需量表是一種只可用在交流電路中以電流的最大平均值指示的儀表。它除過載能力較差外,熱穩定性較好、結構較簡單，且50Hz/60Hz線路可以通用，特殊頻率訂貨時需注明頻率值。

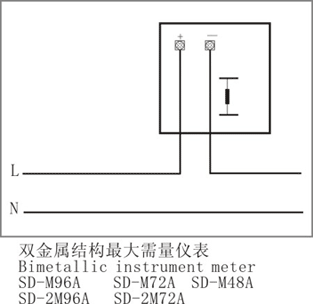

安裝方式：

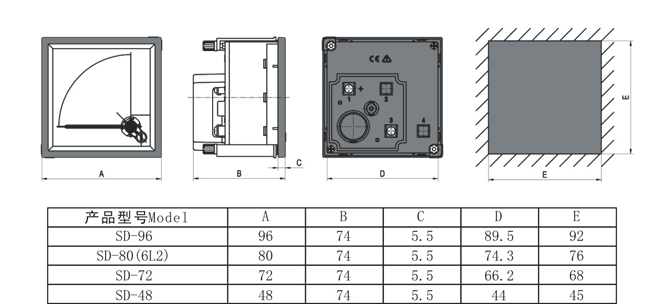

外形圖與尺寸：
