精度等級： SD-GC96  SD-GC72為1.5級        SD-GC48為2.5級

電流表直通規格：100uA 200uA 300uA 500uA 1mA 5mA 10mA 20mA 4-20mA 50mA 100mA 200mA 300mA 500mA 1A 2A 3A 5A 6A 10A 15A 20A 25A 30A 40A 50A，SD-GC48A儀表直通最大電流15A。

電流表變比規格：5A 10A 15A 20A 25A 30A 40A 50A 60A 75A 100A…10KA等外接分壓為60mV或75mV的分流器使用。只要輸入電壓相同，同型號中各規格刻度盤均可互換且精度不變。

電流表過載倍率：① 無過載   ② 1.2倍過載

電壓表直通規格：50mV 60mV 75mV 100mV 200mV 300mV 500mV 1V 5V 10V 30V 50V 100V 150V 200V 300V 400V 500V 600V。

電壓表變比規格：450V 500V 600V 1000V 1500V 2000V 3000V 5000V等輸入額定電流為5mA，且外附定值電阻器使用。

電壓表過載倍率：① 無過載   ② 1.2倍過載

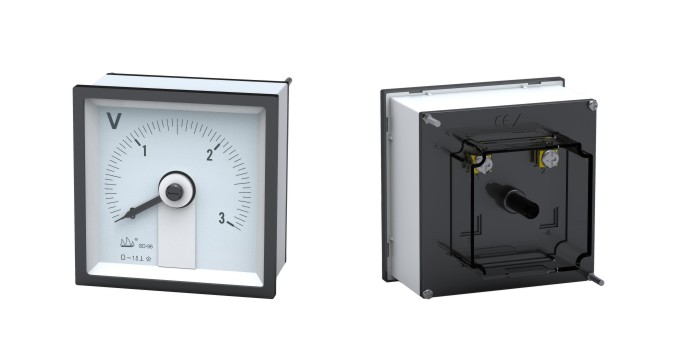

產品性能：所有儀表均為純白色絲網印刷刻度盤。機芯采用高性能導磁材料和永久強磁磁鋼組建而成，具有良好的穩定性。外殼由普通ABS或阻燃ABS塑料制成，耐溫可達到85℃；底座由PC或阻燃PC塑料制成，耐溫可達到120℃；耐壓均高于2000V。安裝采用高強度塑料夾持件通過螺母擰緊式安裝，即簡單又牢固。

測量原理及特點：240^o磁電系儀表主要由一只永久強磁磁鋼、一組高性能導磁體和一只被兩根游絲牽引著的動圈組成。測量時，當動圈里通入很小的電流時，這個動圈就會受到磁場的作用力帶動指針偏轉，當其轉矩與游絲的反作用力矩相平衡時動圈上的指針指示到某一刻度線位置時，此位置的示值即為測量值。240^o磁電系儀表是一種只可用在直流電路中測量的儀表。它的準確度高、靈敏度高、功耗低、指針偏轉角度大、容易讀數，且受溫度和外磁場影響小，但過載能力稍差。

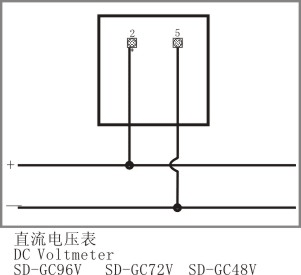

安裝方式：

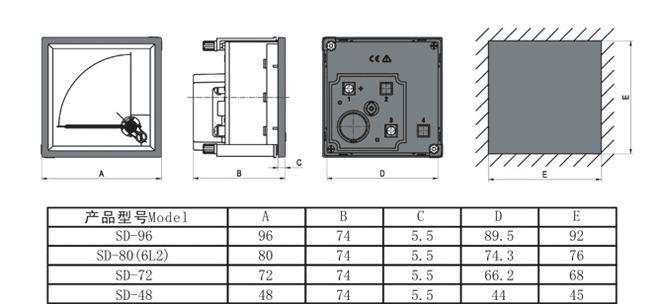

外形圖與尺寸：
