精度等級： SD-T96  SD-T80  SD-T72為1.5級       SD-T48為2.5級

電流表直通規格：0.1A 0.5A 1A 1.5A 3A 5A 10A 15A 20A 25A 30A 40A 50A 60A 75A 100A，SD-T48A儀表直通最大電流50A。     （注：40A以上精度等級為2.5級）

電流表變比規格：10A 15A 20A 25A 30A 40A 50A 60A 75A 100A 120A 150A…10KA等外接次級電流為1A或5A的電流互感器使用。只要過載倍率和輸入電流相同，同型號中各規格刻度盤均可互換且精度不變。

電流表過載倍率：① 無過載   ② 1.2倍過載   ③ 2倍過載   ④ 5倍過載

電壓表直通規格：30V 50V 75V 100V 120V 150V 200V 250V 300V 400V 450V 500V 600V。

電壓表變比規格：400V 450V 500V 600V 1000V 1500V 2000V 3000V 5000V…450KV等外接次級電壓為100V的電壓互感器使用。

電壓表過載倍率：① 無過載   ② 1.2倍過載

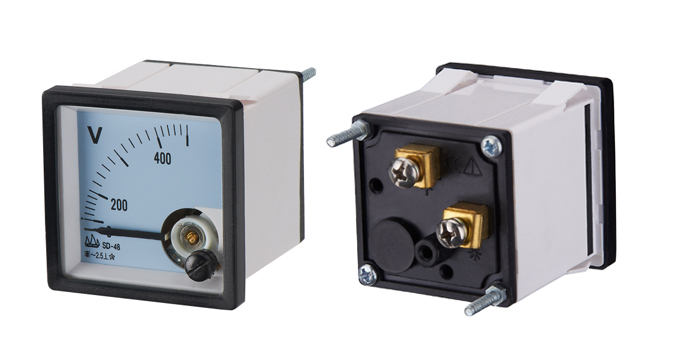

產品性能：所有儀表均為純白色絲網印刷刻度盤。機芯采用增強PBT塑料和高性能導磁材料組建而成，具有良好的抗震耐溫能力。外殼由普通ABS或阻燃ABS塑料制成，耐溫可達到85℃；底座由PC或阻燃PC塑料制成，耐溫可達到120℃；耐壓均高于2000V。安裝采用高強度塑料夾持件通過螺母擰緊式安裝，即簡單又牢固。

測量原理及特點：電磁系儀表主要由一只內部裝有靜鐵片的電磁線圈和一只裝有牽引游絲的動鐵片組成。測量時，在被測電流流經電磁線圈所產生的磁場作用下，線圈中的靜鐵片和動鐵片同時被磁化且磁場極性相同，根據同性磁極相互排斥的特性，兩鐵片間產生排斥力帶動指針偏轉，當其轉矩與游絲的反作用力矩相平衡時，使動鐵片上的指針指示到某一刻度線位置時，此位置的示值即為測量值。電磁系儀表是一種既可在交流電路及一般情況下也可用在直流電路中以真有效值指示的儀表，它的準確度較高、結構簡單、耐過載能力強，且50Hz/60Hz線路可以通用，特殊頻率訂貨時需注明頻率值。

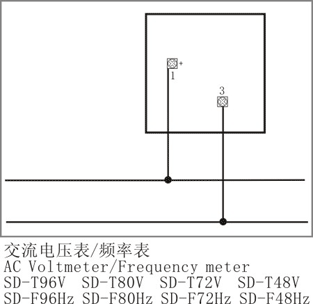

安裝方式：

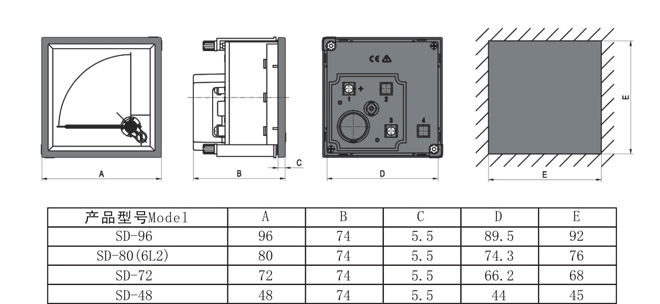

外形圖與尺寸：
